在制造业与产品开发领域，手板（即原型或首板）制作是从概念走向实体的关键桥梁。尤其是在丽水及周边地区，越来越多的工程师和创业者开始关注“手板CNC机加工”这一技术路径。它凭借高精度和广泛的材料适用性，成为研发阶段不容忽视的选择。然而，要真正理解它是否适合你的项目，需要从专业视角剖析其工作原理、核心优势与潜在局限，并在此基础上形成清晰的决策流程。下面，我将为你系统地拆解这一命题。

一、丽水手板CNC机加工的核心运作逻辑

要理解CNC机加工手板，首先需要知道它在做什么。顾名思义，这是一种利用计算机数字控制（CNC）机床，通过金属或塑料坯料的减材切削，将3D设计模型转化为实体手板的过程。在丽水地区，手板CNC机加工通常分为以下几个步骤：

1. 三维模型优化：接收客户提供的STEP/IGS或STP文件后，技术人员会检查模型壁厚、倒角过渡以及是否存在悬空结构，必要时进行CAM编程前的调整，以防止刀具碰撞。

2. G代码编制：使用专业CAM软件（如UG/NX、PowerMill）生成刀具路径。此处需要合理选择切削策略——例如，加工精密小孔可能需要啄钻循环，而复杂曲面则要依靠不等距步进保证表面光洁度。

3. 材料固定与对刀：将铝、铜、POM、ABS、尼龙等坯料通过夹具固定在工作台上，随后进行基准对刀，确保坐标系与虚拟模型完全吻合。

4. 多工序切削：包括粗加工（快速去除余量）、半精加工（接近最终尺寸）和精加工（达到Ra0.8-1.6μm粗糙度）。值得注意的是，丽水地区机械加工厂多配备三轴至五轴联动机床，五轴能一次成型复杂斜面，大幅减少二次装夹误差。

5. 后处理：去除加工披锋、表面打磨（如需哑光或高光效果）、丝印或喷漆，最终交付客户用于装配验证或展示。

二、丽水手板CNC机加工的主要优势：用数据与场景说话

（一）尺寸精度与公差控制

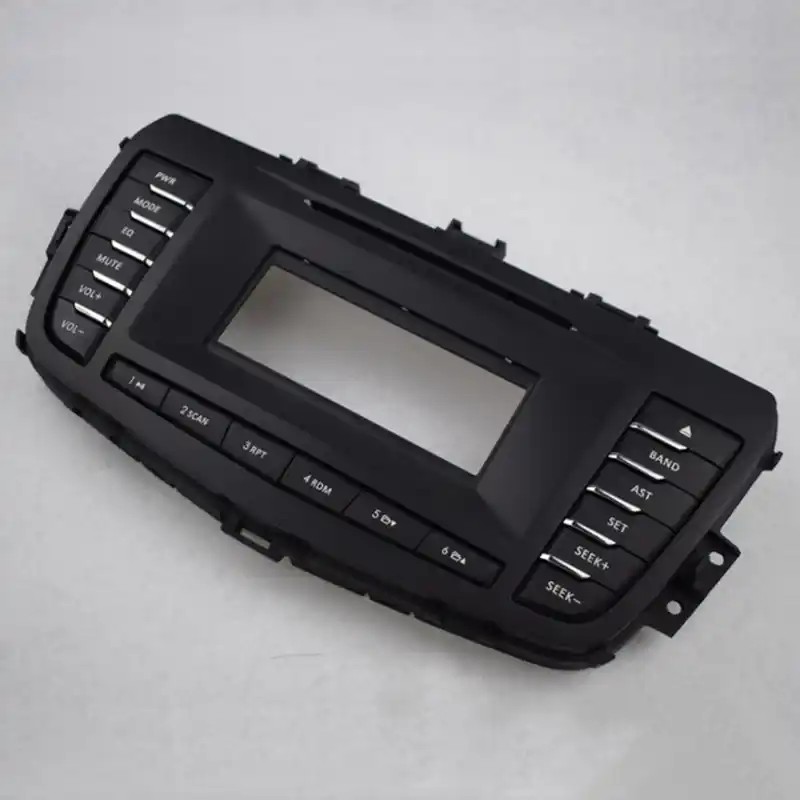

这是CNC手板最大的卖点。通常该工艺的公差能力可达±0.05mm，某些高端机床在精密夹具加持下甚至达到±0.02mm。相比3D打印的层层堆积可能产生的阶梯效应，CNC的减材切削能复制模具级的光洁面。对于需要与后续模具钢材匹配合模的零件（如汽车中控面板）、或者需要联轴器、轴承位等精密配合的结构，CNC几乎是唯一可行选项。

（二）材料广度与机械性能还原

3D打印受限于光敏树脂或特定热塑性材料的脆性，而CNC直接使用与量产相同的原材料。例如：

- 若产品最终是6061-T6铝合金，CNC手板可以直接用同种铝合金加工，其强度、导热性、抗疲劳性完全等同于量产件，耐高低温测试直接通过；

- 透明件需求（如亚克力观察窗）只能用CNC车铣加工，3D打印的透明树脂存在内应力易开裂；

- POM赛钢等高耐磨塑料也必须采用CNC，否则无法模拟实际运动副的摩擦系数。

（三）表面质感与功能验证

由于是实体切削，CNC手板天生具备清晰的棱角、锐利的内直角（通过电火花清角弥补）以及光滑的曲面。配合后续喷砂、拉丝或阳极氧化，外观件可以直接用于客户路演或参展。更关键的是，许多承载功能测试的零件（如发动机进气歧管气密性试验、齿轮箱扭矩测试）需要在实际材料状态下一小时以上连续运行，CNC手工件完全可以胜任，而树脂3D打印件可能在高温高压下解体。

（四）大尺寸或厚壁结构的唯一解

对于长度超过600mm、厚度超过10mm的零件，3D打印面临成型腔体限制及翘曲变形风险，而CNC机加工仅受限于机床行程（丽水企业常见工作台尺寸有1.2m×0.8m甚至更大），可以通过分块加工后拼焊来实现。例如医疗器械外壳或工业机器人夹具等大型件，CNC是经济实用的路径。

三、客观存在的局限性：不可忽视的成本与设计约束

（一）几何形状受限与刀具干涉

CNC必须遵循“可达性”原则：刀具是圆柱体，因此无法加工极深且直径特别小的盲孔（需用EDM放电辅助），内部的90°内尖角也无法完全实现（需预留圆角R0.3-0.5mm）。同时，负角、封闭内部空腔（例如空心球体内部结构）无法用单一主轴完成，必须拆分零件然后粘合，这会丧失一定的整体性。

（二）批量与单件成本倒挂

手板CNC的编程和夹具准备时间常占据总成本的60%-70%。如果你只需要1-2件检验，CNC的费用甚至可以比小批量注塑模具低；但如果需求量超过50件且形状高度重复，3D打印或快速注塑反而更具性价比。丽水地区不少客户忽略了这一点——要求50件以上的CNC加工，最终单价可能远超心理预期。

（三）后处理时间较长

虽然CNC本体精度高，但高光面仍需要人工打磨去除刀纹，复杂分型面可能需要至少半天手工抛光。另外，薄壁件（小于0.8mm）切削时会产生振纹，要想消除，必须降低切削速度，从而增加20%-30%加工工时。客户若赶时间，这种时间-质量的权衡需要提前沟通。

（四）对复杂内部流道力有未逮

如果零件内部需要螺旋冷却水路或多层交叉微通道（如叶轮流道），CNC的“从外向内”方式很难实现，而3D打印的逐层叠加则更从容。所以，适用于散热器的异形流道或医疗微流控芯片，应优先考虑增材制造。

四、基于项目需求的选择建议与落地流程

针对阅读这篇文章的潜在客户，我将以下决策逻辑具象化——你可以对照自己的项目做快速判断：

1. 精度优先型（例如测量治具、模具镶件）：直接选择丽水CNC加工，准备好STEP格式的公差标注图档，建议提前预留0.1mm精加工余量供最后光刀。

2. 外观验证+功能测试型：如果材料是铝合金或不锈钢，一定要同料CNC；若是ABS塑料且形状高度异形却细巧，可考虑SLA光固化原型做静态度评估，再用CNC塑胶做运动部件。这样能帮你控制首轮打样费用。

3. 高数量复制型（5-30件）：评估分阶段的混合方案——先做1件CNC手板用于装配测试确认，确认无干涉后，再使用硅胶复模或低压灌注获取20件样品，替代纯CNC降本50%以上。

与丽水本地加工厂对接时的标准流程建议：

- 第一步：提供3D源文件（最好是STP/STEP格式，排除STL三角网格误差）并明确物料清单；

- 第二步：说明必须标注的公差带（如IT7级轴孔配合区）、表面处理要求（是否喷漆或导电氧化），以及是否需要加工螺纹孔（由攻丝→手动攻或机床刚性攻决定刀具选择）；

- 第三步：签订技术协议时确保包含关键细节——是否包含去毛刺、是否提供首件检验报告（含三坐标测量数据）、预留的收缩余量（如PA66尼龙件吸水膨胀需预留0.2%）；

- 第四步：验收时重点核对外观刀纹、关键尺寸+0.05mm以下部位的实测值，以及装配间隙的松紧度。

最后需重点提醒：CNC机加工并非万能，但它足以攻克绝大多数精密、多功能、耐用的手板需求。丽水当地因靠近模具供应链（如黄岩、余姚），原材料采购成本和热处理外协响应速度都具有地域优势。如果你正为新品的研发验证陷入纠结，不妨对表格框定好上述指标后，先与加工厂进行一小时CAM可行性评估，这将大幅降低后续反复改模的试错成本。
