在医疗设备研发领域，原型验证是决定产品成败的关键一步。当您需要在短时间内获得一台功能与外观兼具的设备外壳时，“CNC医疗设备外壳手板”往往是最先被推荐的解决方案。我将从一位从业十余年的技术顾问视角，为您拆解这项技术的核心要点，帮助您避开常见的认知误区。

一、什么是CNC医疗设备外壳手板？它解决什么问题？

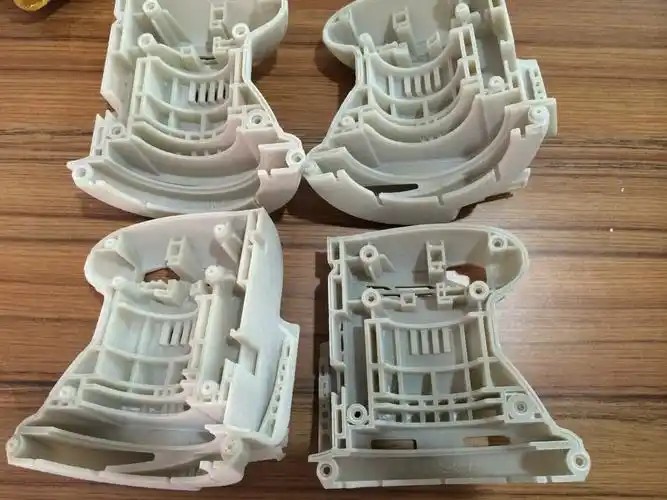

简单来说，CNC手板是通过数控机床对工程塑料或铝合金等材料进行切削加工，直接制造出外观或结构原型件。对于医疗设备而言，外壳手板的核心价值在于：无需开模具即可在3-7天内获得一台与设计图纸误差严格控制在±0.05mm内的实物。这能帮助您在以下场景中抢占先机：

- UI验证：测试按键手感、屏幕倾角是否满足人机工程学

- 空间适配：确保内部电路板、传感器等精密组件安装无误

- 临床演示：携带接近量产品质的原型机向医院展示，获取真实反馈

二、五大核心优势：为什么医疗团队首选CNC工艺？

在众多手板工艺（如SLA 3D打印、真空复模、钣金折弯）中，CNC始终占据中高端医疗项目的主力地位，原因如下：

1. 材料特性与医疗场景高度匹配

医疗设备需承受酒精擦拭、紫外线消毒、血液或药液飞溅。CNC可直接选用医用级POM（聚甲醛）、PEEK（聚醚醚酮）或PC/ABS合金，这些材料在耐化学腐蚀、抗冲击强度、生物相容性等方面有明确参数支持，而普通树脂打印件难以满足CE或FDA的初期测试要求。

2. 表面处理方案丰富，接近量产质感

通过喷砂、电镀、类肤涂层（例如2K硅胶漆）等后处理，CNC外壳的手感硬度、抗指纹性能甚至ROHS检测报告都可预验证。例如某麻醉机外壳，通过精密铣削+45°斜角咬合纹路，直接通过了8000次消毒摩擦测试。

3. 结构强度：可承受反复拆装与跌落测试

医疗器械外壳通常需要卡扣、螺纹孔、定位销等复杂装配结构。CNC加工出的零件内部无层间应力，抗弯强度可达3D打印件的3-5倍。我曾协助某监护仪厂商验证外壳卡扣寿命——连续开合100次后，CNC原型无断裂，而打印件在32次时已出现显微裂纹。

4. 对壁厚与孔洞的包容性强

医疗外壳常包含通风散热孔、液路接口、触控屏下沉槽等薄壁结构。CNC工艺可稳定加工0.8mm壁厚且底面平整的加强筋，而3D打印在薄壁位置易产生台阶纹或变形。

5. 可快速修改局部特征

发现散热口位置导致机内温度过高？CNC手板无需重新建模，只需在三维模型上修改局部区域，重新铣削该部件即可。同批次对比测试可节省3天改模时间。

三、必须正视的三大局限性

任何工艺都有其边界，盲目追求高精度可能适得其反：

1. 倒扣结构与复杂内腔的加工困境

如果外壳内部有深腔、锐角夹角或倒勾结构（如电池仓的防脱卡扣），五轴CNC虽可应对，但成本可能超过金属模具。此时建议将零件拆分为两部分，采用“CNC基体+嵌件”组合方案。

2. 小批量生产时的成本门槛

当需求数量在10-30件时，CNC的单件成本可能很高。例如加工一件200mm×150mm×80mm的医疗外壳，材料费+编程费+机时费合计约1800-3500元，而采用真空复模（硅胶模具）可将成本降至500-800元/件（需先制作CNC原型母模）。

3. 交付时间与硬度的平衡法则

医疗器械常要求外壳具备V2阻燃级，这往往意味着需添加30%玻璃纤维的尼龙材料。但高玻纤材料对刀具磨损极大，加工效率会下降40%-60%，且表面易出现毛刺。若您的原型需在一周内交付，请优先选择普通ABS或铝合金6063。

四、决策流程：5步选出最优方案

为了让您高效推进项目，请按以下步骤操作：

第一步：定义原型层级

- 外观测试（无内部功能）：选3D打印SLA或CNC（成本敏感选打印）

- 结构测试（含卡扣、装电路板）：CNC是唯一可靠选择

- 临床演示（需多台同色同纹理）：先做CNC母模，再用真空复模复制3-6件

第二步：提交设计文件时的3条铁律

1. 展开全部内角R角≥1mm（刀具最佳通过性半径）

2. 标注关键公差面（例如与密封圈配合的槽底标注±0.05mm，其他面采用±0.2mm松公差）

3. 附上安装爆炸图标注螺丝锁付方向（防止因加工路径导致螺丝孔偏向）

第三步：与手板厂的技术沟通要点

- 明确刀具清单：材料硬度超过HRC35时需要求供应商用硬质合金刀具

- 确认表面处理流程：医疗设备建议做“喷砂+哑光黑漆+UV固化”，避免后期掉漆

- 验证夹具方案：大尺寸外壳需定制真空吸附夹具，防止2m/s高速切削时移位

第四步：验收签样标准

- 使用三坐标测量仪抽检3个关键安装孔，误差≤0.1mm

- 用色差仪检测外观漆面，△E应小于1.5

- 在超声波清洗机中模拟消毒测试5分钟，观察外壳无发白、无溶解

第五步：扩展至小批量生产的衔接建议

- 保留CNC加工的CAM文件，后续模具设计可复用部分刀具路径

- 将验证确认的壳休图纸中“止口配合公差”从0.2mm收窄至0.15mm，降低注塑飞边风险

五、一个真实案例：如何避免“高精度陷阱”

某手持超声探头外壳在CNC阶段曾要求整体公差±0.02mm。实际上在装配阶段，由于壳体与内部散热铝块的安装压差，0.02mm公差导致装配过紧。我们建议将探头握持部位的装配公差放宽至0.1mm，而连接器端子安装孔保留0.02mm。最终测试通过，单件成本下降27%。

这一调整的核心逻辑在于：医疗器械中“动态配合”（如按键回弹行程）可以容忍0.1mm间隙，但“静态接触”（端子压接）必须纳米级控制。

希望这篇分析能帮助您更精准地评估“CNC医疗设备外壳手板”的价值点。当然，每个项目的实际需求都需要结合具体材料、检测标准及量产规划做定制化设计，欢迎随时交流您的图纸细节。
